Как подтянуть рейку на Форд Фокус 2 видео — поясняем вопрос

Как подтянуть рейку на Форд Фокус 2 видео — поясняем вопрос

Управление машиной и изменение направления движения на авто осуществляется при помощи рулевой рейки. Главная задача узла — это передача усилия с колонки на колеса. А именно, куда будет повернут руль, туда же будут повернуты и колеса. Соответственно автомобиль будет двигаться в направлении, в которое водитель захочет ее направить. Сегодня мы поговорим о рулевой рейке на Ford Focus 2. Читайте здесь о ремонте рулевой рейки Мазда. На Ford Focus 2 данный механизм довольно надежный, благодаря которому проблемы возникают редко, но если учесть качество дорог нашей родины, то ремонт рейки- является актуальным событием.

Признаки неисправности

Если потребуется ремонт рулевой рейки Форд Фокус 2 или регулировка, то на это будут указывать определенные симптомы, среди которых можно выделить:

  • «Прозрачность» руля, когда каждый камешек, каждая кочка под колесами ощущается руками. Другими словами, во время езды на руле появляются необычные вибрации небольшой силы. При этом такой симптом является проблемой именно с рулевой тягой, а не с разбалансировкой колес.
  • Тихий стук, в большинстве случаев, с правой стороны. По незнанию его можно перепутать с шумом от стойки стабилизатора. При ровном движении постукивание не появляется, а лишь при выполнении маневров, причем на небольшой скорости. Появляется периодически и исчезает. Как правило, услышать такой стук очень тяжело.
  • Странный скрип, как будто от резины. Возникает при поворотах руля на прогретом автомобиле на месте или при движении на малых оборотах. Распознать его непросто и можно спутать с другими неполадками, например, с трением какой-то прокладки. Чем больше нагревается авто, тем сильнее становится скрип. На некоторое время может пропадать, но затем снова появляется.
  • Возникновение вибраций руля при нерезких поворотах в стороны.

Указанные выше признаки неисправности рейки на Форд Фокус 2 могут появляться и исчезать, но при частом использовании авто они в итоге приведут к серьезной поломке.

Опасность подобного рода проблем в том, что они могут маскироваться под другие механизмы. То есть, скрипы и постукивания могут быть симптомами неисправностей и других систем. Поэтому нужно периодически проводить контроль и прислушиваться к своей машине.

Инструкция по подтяжке рулевой рейки

Вам потребуется всего лишь полчаса, чтобы подтянуть рейку

На подъемнике или на смотровой яме снимите пластмассовую защиту двигателя.

1.Засуньте руку к задней части рейки с задней части подрамника.

Предупреждение! Подготовьтесь к тому, что это будет неудобно и ничего не видно.

2.Нащупайте регулировочный болт, который расположен в месте пересечения рейки на корпусе и рулевого вала. Если рейка не была подтянута ранее, то значит там должна стоять пластмассовая заглушка. Такую заглушку устанавливают на заводе-производителе для стопора. С помощью отвертки попробуйте выдернуть его. Вырвать его легко, однако болт повернуть не удастся, поэтому придется его снять.

3. С помощью ключа на «17«по часовой стрелке поверните болт тем самым подтяните рулевую рейку.

Болт рулевой рейки

Внимание! Болт не железный, а алюминиевый или пластмассовый, поэтому до упора его крутить не надо, нужно ориентироваться на стук в рейке во время вращения руля, когда стук пропадет, больше не закручивайте.

Подтяжка болта рейки фокус 2

как подтянуть рулевую рейку на месте ? как изготовить спец ключ ? очень трудно, но можно.

Источник:
http://razborov.net/ford/kak-podtyanut-reyku-na-ford-fokus-2-video.html

Разбираемся с рулевой рейкой на Ford Focus 2

Без рулевой рейки современным автомобилям просто никак. И она, бывает, превращается в проблемное место машины и создаёт
неприятности водителю. Сегодня мы и поговорим о ее устройстве, принципе работы, неприятностях, которые она иногда устраивает.

Устройство

В целом, конструкция и принцип работы рейки что на Форд Фокус 2, что, в большинстве своем, на других авто, практически не
различаются, а если и различаются, то не значительно, так что представленную ниже информацию можно применять ко многим машинам.

В общем, эта штуковина служит для передачи усилия, которым вы (шофёр) крутите руль, на ту часть рулевого механизма, которое и занимается поворотом колёс в нужную вам сторону. Бывают:

  • электрические;
  • гидравлические (которые и применяются практически во всех современных авто);
  • и механические рейки.

По способу расположения бывают нижними и верхними.

Рейка-шестерня включает в себя:

  • пружину (прижимает рейку с шестеренкой);
  • втулку шарнира рулевой тяги с кольцом-ограничением;
  • шестеренку;
  • картер из алюминия.

Схема рейки такова:

Как это действует

Насос ГУР снабжает напором гидравлической жидкости распределитель (золотник), который околачивается в корпусе (картере) рейки.

Золотник контролирует усилие на руль, а также количество гидравлической жидкости, которая и поворачивает рейку. Функции дозатора выполняет торсион.

Когда авто едет и не поворачивает, или не движется вообще, то и рейка молчит. В таком случае масло находится в резервуаре
и не попадает в дозаторы распределителя.

Но если водила крутит руль — колеса оказывают сопротивление, и начинает закручиваться торсион, сила которого зависит от
вашего усилия на рулевое колесо. Каналы распределителя открываются, гидравлическая жидкость подается на рейку.

Далее распределяется масло, запускающее работу рейки.

Стучит? Почему? Устраняем источник

Реечное управление сконструировано просто и надежно. Но наши дороги — это что-то… Им по барабану на всякие там надежные механизмы. Для них это не проблема. И через несколько лет эксплуатирования авто могут начинать раздражать в нем всякие
звуки, стуки. Один из вариантов такой неприятности — стуки в рулевой рейке.

Вообще, чуть ли не все неисправности в рулевом
механизме как раз и проявляют себя всякими стуками, скрипами, которые не дают покоя при движении по различным неровностям, при поворотах. И как при этом можно нормально ездить? К тому же неисправная рулевая наша управление машиной делает
сложнее, и, упаси Бог, может поспособствовать какому-нибудь ДТП. Так что шутки в сторону!

Итак, рассмотрим возможные причины

  • Стуки могут быть из-за того, что рейка течет. Это может быть вызвано из-за коррозии на валу или из-за изнашивания реечных
    сальников.
  • Люфт (так сказать, выработка). Увеличивается зазор между зубьями реечных валов. Они соприкасаются и начинают стучать.
  • Изнашивается центрирующая втулка вторичного вала — тоже может быть причиной стуков.
  • Образование люфта в подшипниках первичного вала.

Вообще стучать может не только рейка, но и рулевые тяги и наконечники.

Как проверить рулевую рейку на Форде Фокусе 2?

Не важно, будь то седан, универсал или хэтчбек. Ход действий не меняется.

Для проверки используем домкрат, эстакаду или яму. Колеса (передние, разумеется) выравниваем до прямого положения.

Итак, измеряем люфт! Есть такое приспособление — люфтомер (не важно, будь то электронный или механический — подойдет
любой). Значит, норма люфта — не больше 10 градусов. И если нужно, можно подтянуть рейку.

Подтяжка производится в
результате регулировки винта, располагающегося в торцевой крышке рулевого механизма. Делаем это медленно, время от времени
проверяем и контролируем ход руля и присутствие стука или люфта в рулевой колонке.

Читайте также  Проверка и регулировка клапанных зазоров (Киа Сид 1 2006-2012: Бензиновые двигатели 1

После проделанной процедуры проверяем машину в движении, и если руль идет достаточно туго, то снова поднимаем автомобиль и
натяжение гайки немного ослабляем.

Теперь поговорим о ремонте

С заменой пыльника, конечно, справится каждый. Ну, а что делать в случаях посложнее?

Обычно при ремонте или замене каких-то
деталей рулевого управления нельзя обойти стороной ряд таких действий:

  1. Снять вал и проточить его на шлифовальном станке.
  2. Убрать с его поверхности коррозию и выработку.
  3. Замена необходимых деталей или приведение в порядок вышедших из строя.
  4. Обработка поверхности баббитом — слой хрома, повышает износостойкость.
  5. Полировка.

Восстановление рейки на автомобиле Ford Focus 2 — не исключение. А чтоб рулевая наша была как новая, нужно обязательно
заменить в ней сальники и пыльники.

Как снять рулевую рейку Ford Focus 2?

Для снятия поднимаем машину.

Снимаем поперечину с рейкой.

Штангу стабилизатора тоже нужно снять.

Откручиваем 2 болта — сводим крепление рейки за поперечную подвеску на нет. Снимаем рейку. Снимаем термоэкран (открутив 2 болта). Демонтаж — в обратном порядке.

Продлеваем жизнь рейке Форда Фокуса 2

  1. Старайтесь резко не тормозить; при парковке бордюр для вас — не отбойник, чуть не доезжайте до него.
  2. Аккуратненько переезжайте «лежачих полицейских» и всякие препятствия на дороге (при возможности объезжайте).
  3. Контролируйте, чтоб сальники и пыльники были в порядке. Если что, может, течь увидите, то сразу меняйте (скорей всего
    сальник).

Цена же новой рейки на Форд Фокус 2 составляет около 16 000 — 36 000 руб, а если без датчика, то можно и за 13 000 найти.

Кто ищет, где купить, то можете посмотреть тут. Если приметите себе вариант, то сразу запишите каталожный номер (артикул)
товара, чтоб потом было легче найти.

Б/у, но зато оригинал , я видел здесь за 9500 руб.

Ремонт же рейки в автомобильных
сервисах может вам обойтись около 5 000 руб.

Ремкомплект рейки для своего «рестайлинга» (все сальники с резинками) можете купить здесь.

Может кому-то пригодится: ниже табличка с вариантами поломок рулевого механизма Форд Фокус 2 с гидроусилителем и как их
можно исправить. 1 и 12 — наконечники рулевой тяги (правый и левый, соответственно)
2 и 13 — левая и правая рулевая тяги, соответственно
3 и 11 — защищающие чехлы
4 — термоэкран
5 и 8 — вал рулевой
6 — рулевая колонка
7 — рычаг для блокирования положения колонки
9 — чехол
10 — картер

Источник:
http://myfords.ru/razbor-s-rulevoj-rejkoj-na-focus-2

Как Подтянуть Рулевую Рейку На Форд Фокус 2

Первый Обзорный HD 06:09

В этом видео мы покажем вам, как самостоятельно подтянуть рулевую рейку на автомобиле форд фокус 2. Симптомами данной неисправности может быть стук в районе левого переднего колеса, который отчетливо слышен при диагностике (резкие и частые вращения руля на стоящем автомобиле)
Если до вас никто еще не подтягивал рейку, то это может помочь устранить стуки. Процесс этот не сказать что сложный, скорее труднодоступный. Придется вооружиться телефоном с фонариком (чтобы видеть гайку), отверткой для срыва пластиковой шайбы и ключом на 17 (желательно коротким)
Мы постоянно используем набор гаечных ключей с храповым механизмом, который не раз нас выручал в ремонте ФФ2. Это не реклама, заказывали для себя на алиэкспресс и еще ни разу об этом не пожалели.
Полезные ссылки:
Фонарь заднего хода для форд фокус 2: http://ali.pub/295vy4
Диодная лампа заднего хода: http://ali.pub/295x3j
Щетки стеклоочистителей http://ali.pub/24p543
Автомагнитола — http://got.by/3i33lu
Кожух ручки переключении передач http://got.by/3i33n7
Камера заднего вида — http://got.by/3i33qw
Беспроводной передатчик видеосигнала для камеры заднего вида — http://got.by/3i33p5
Набор ключей с храповым механизмом — http://ali.pub/2tfnz2
Кабель ELS27 — http://ali.pub/3d186c
ELM327 Bluetooth — http://ali.pub/3d18bl
Кнопки круиз-контроля (из видео) — http://got.by/3ircp7
Кнопки круиза с подрулевым джостиком (альтернативный вариант) — http://got.by/3iv9tn
Диодные лампы W5W http://ali.pub/1jr7ki
Набор отверток WORKPRO http://got.by/3i33ra
Толщиномер http://ali.pub/1jm7t0
Портативная минимойка http://ali.pub/1oqcww
Автомобильный инвертор 12В-220В 2000W http://ali.pub/1lzwyw
Обратный молоток для ремонта вмятин http://ali.pub/1qz117
Шуруповерт http://ali.pub/2sukky
Паяльная станция http://ali.pub/24f2kz
Сильконовый коврик для пайки http://ali.pub/24f5i6
Манометр http://ali.pub/1hnxu9
Ремкомплект бескамерных шин http://got.by/3ixti5
Набор щупов http://got.by/3i33s2
Мы вконтакте: vk.com/firstreview
Мы в Одноклассниках: https://ok.ru/group/58372915068983
Для желающих помочь каналу:
Webmoney: R414772991545 , Z345350146868
ЯндексДеньги: 410017857938080
PayPal: paypal.me/alijmot
Сбербанк: 4276 2700 1106 1809
#первый_обзорный #Подтяжка_рулевой_рейки #как_подтянуть_рейку_форд #рулевая_рейка_форд

Подписывайтесь на наш Telegram канал @thewikihow открыть

Поделиться с друзьями:

Добавить временную метку

  • Как Подтянуть Рулевую Рейку На Форд Фокус 2

    Источник:
    http://thewikihow.com/video_kvZDTQp3Ymg

    Как отрегулировать рулевую рейку на форде фокус 2

    Ford Focus 2 рулевой механизм рулевая рейка усилитель руля снять замена ремонт Форд Фокус 2

    Ford Focus 2 > Ремонт автомобиля > Рулевое управление > Снятие рулевого механизма

    Рулевой механизм Форд Фокус 2 снимаем для ремонта или замены, а также при замене рулевых тяг. Работу проводим на смотровой канаве или эстакаде. Устанавливаем передние колеса в положение прямолинейного движения автомобиля. Вывешиваем переднюю часть автомобиля на стойках и снимаем оба передних колеса.

    Выпрессовывем пальцы шаровых шарниров наконечников рулевых тяг из проушин рычагов поворотных кулаков (см. «Замена наконечника рулевой тяги»).

    Снимаем обе стойки стабилизатора поперечной устойчивости передней подвески (см. «Снятие стойки стабилизатора поперечной устойчивости»).

    Головкой «на 10» отворачиваем болт крепления вала рулевой колонки к валу рулевой рейки…

    …и вынимаем болт.

    Разъединяем валы рулевой колонки и рейки.

    Головкой «на 10» отворачиваем два болта крепления теплоотражательного экрана.

    Снять экран необходимо для облегчения выведения рулевого механизма через арку колеса.

    Ключом Torx T-25 отворачиваем винт крепления держателя трубок магистрали к картеру рулевого механизма…

    …и вынимаем винт.

    Отводим держатель от картера.

    Головкой «на 10» отворачиваем болт пластины крепления трубок к рулевому механизму…

    …и вынимаем болт.

    Сдвигаем пластину по трубке в сторону, чтобы она не мешала при дальнейшей работе.

    Отсоединяем трубки от рулевого механизма, сливаем из них жидкость в широкую емкость.

    Вставляем в отверстия картера рулевого механизма заглушки подходящего диаметра. Дефектные уплотнительные кольца на трубках заменяем новыми.

    Головкой «на 15» отворачиваем два болта крепления картера рулевого механизма к подрамнику.

    Снимаем заднюю опору силового агрегата (см. «Замена опор силового агрегата Форд Фокус 2»).

    Подставляем под подрамник передней подвески регулируемый упор и отворачиваем болты переднего и заднего крепления подрамника (см. «Снятие подрамника Форд Фокус 2»). Опускаем подрамник на необходимую величину для вывода рулевого механизма. Вынимаем рулевой механизм через арку левого колеса. Установку рулевого механизма поводим в обратной последовательности. Перед монтажом рулевого механизма устанавливаем среднее положение рейки (прямолинейное движение автомобиля).

    Заливаем в бачок гидроусилителя рулевого управления рабочую жидкость и удаляем воздух из системы (см. «Удаление воздуха из гидропривода усилителя рулевого управления»).

    Снятие рулевого механизма Ford Focus 2

    Первоисточник контента – WiKi сайта журнала “За Рулём”

    Как на форд фокус 2 подтянуть рулевую рейку

    ФордФорд Фокус 2

    Управление автомобилем и изменение его направления на Форде Фокус осуществляется за счет рулевой рейки – узла, главной задачей которого является передача усилия с колонки на колеса. То есть, куда повернется руль, туда соответственно повернутся колеса. Таким образом машина будет двигаться в том направлении, в которое направит ее водитель.

    Читайте также  Как снять старую краску с кузова автомобиля, важные советы и подсказки

    На втором поколении Форд Фокус данный механизм довольно надежный и проблемы возникают нечасто, однако, учитывая качество дорог в нашей стране, ее ремонт – довольно актуальное событие. В нашей статье мы обсудим, как правильно подтянуть рулевую рейку своими руками, когда это нужно делать и что может понадобиться.

    Рулевая рейка Форд Фокус 2 как механизм управления имеет определенные достоинства и недостатки. Сильными сторонами являются:

    • Простота устройства и компактные размеры.
    • Маленький вес.
    • Отсутствие необходимости частого обслуживания.
    • Самостоятельный возврат руля в нейтральное положение.
    • Точность управления при небольшом люфте.
    • Низкая стоимость.

    Как и любой другой механизм, рулевая рейка не лишена минусов, самым существенными из которых можно назвать:

    • Склонность к появлению стуков и других посторонних шумов.
    • Передача ударов от неровностей на дороге.
    • Ограниченность применения конструкции (в основном на легковых автомобилях).
    • Частая необходимость подтягивания.

    Признаки неисправности

    Если потребуется ремонт рулевой рейки Форд Фокус 2 или регулировка, то на это будут указывать определенные симптомы, среди которых можно выделить:

    • «Прозрачность» руля, когда каждый камешек, каждая кочка под колесами ощущается руками. Другими словами, во время езды на руле появляются необычные вибрации небольшой силы. При этом такой симптом является проблемой именно с рулевой тягой, а не с разбалансировкой колес.
    • Тихий стук, в большинстве случаев, с правой стороны. По незнанию его можно перепутать с шумом от стойки стабилизатора. При ровном движении постукивание не появляется, а лишь при выполнении маневров, причем на небольшой скорости. Появляется периодически и исчезает. Как правило, услышать такой стук очень тяжело.
    • Странный скрип, как будто от резины. Возникает при поворотах руля на прогретом автомобиле на месте или при движении на малых оборотах. Распознать его непросто и можно спутать с другими неполадками, например, с трением какой-то прокладки. Чем больше нагревается авто, тем сильнее становится скрип. На некоторое время может пропадать, но затем снова появляется.
    • Возникновение вибраций руля при нерезких поворотах в стороны.

    Читайте также Отзывы о Форде Фокус 2

    Указанные выше признаки неисправности рейки на Форд Фокус 2 могут появляться и исчезать, но при частом использовании авто они в итоге приведут к серьезной поломке.

    Опасность подобного рода проблем в том, что они могут маскироваться под другие механизмы. То есть, скрипы и постукивания могут быть симптомами неисправностей и других систем. Поэтому нужно периодически проводить контроль и прислушиваться к своей машине.

    Проверка состояния

    Даже если на первый взгляд вам кажется, что с рулевой рейкой все в порядке, можно провести проверку самостоятельно или с помощью специалистов. Для этого нужно сделать следующее:

    1. Колеса поворачиваются за счет передачи силы от рулевого редуктора через сошку, наконечники тяг и тяг руля. Там же, параллельно с сошкой, установлен специальный гаситель колебаний руля. Необходимо поставить колеса ровно и заблокировать руль.
    2. Приподнимаем автомобиль на подъемнике приблизительно на 2,5 см от уровня земли.
    3. Проверяем люфт в наконечниках тяг. Сделать это можно путем установки индикатора таким образом, чтобы его ножка соприкасалась с краем колеса. Далее нужно пошевелить каждое колесо в горизонтальной плоскости и после этого проверить показания прибора. Если они больше чем 6 мм, то это означает, что состояние наконечников не очень хорошее, а их нужно осмотреть и при необходимости поставить новые детали.
    4. Поднимаем переднюю часть Форд Фокус и смотрим на состояние остальных элементов, то есть рулевых тяг и чехлов наконечников, шарнирных соединений и т. д.

    Читайте также Как заменить ступицу на Форде Фокус 2

    Также есть еще один вариант проверки состояния рулевых тяг. Для этого нужно начать движение на небольшой скорости, затем остановиться и снова поехать дальше, выворачивая руль влево или вправо. Когда вы отпускаете педаль сцепления, может появиться неприятный глухой стук. Он и будет свидетельством того, что необходима подтяжка рулевой рейки.

    Особенности подтягивания рейки

    Подтяжка рулевой рейки, как правило, не занимает много времени и сил. Все, что вам может потребоваться для этого – набор ключей и полчаса (час) свободного времени.

    Следует отметить, что даже если вы решите подтянуть рулевую рейку, то это не даст гарантии, что люфт на Форде Фокус исчезнет. Все зависит от того, насколько сильно износились элементы передающей пары. Если этот процесс не поможет решить проблему, то необходимо обращаться на СТО, где вам помогут определить проблему и выполнить ремонт.

    1. Итак, подтяжка рулевой рейки имеет следующие нюансы:
    2. Лучше всего делать все на эстакаде или на яме в гараже. Если такой возможности нет, можно использовать домкраты, поднять автомобиль и закрепить его на каких-либо опорах (так называемых «козлах»).
    3. Перед тем как поднимать машину, передние колесо нужно поставить в прямое положение, то есть выровнять их.
    4. Для того чтобы измерить люфт, необходимо использовать специальное приспособление, которое называется люфтомер (можно взять как электронный, так и механический вариант). Согласно нормам, рулевой люфт должен быть не более 10 градусов.

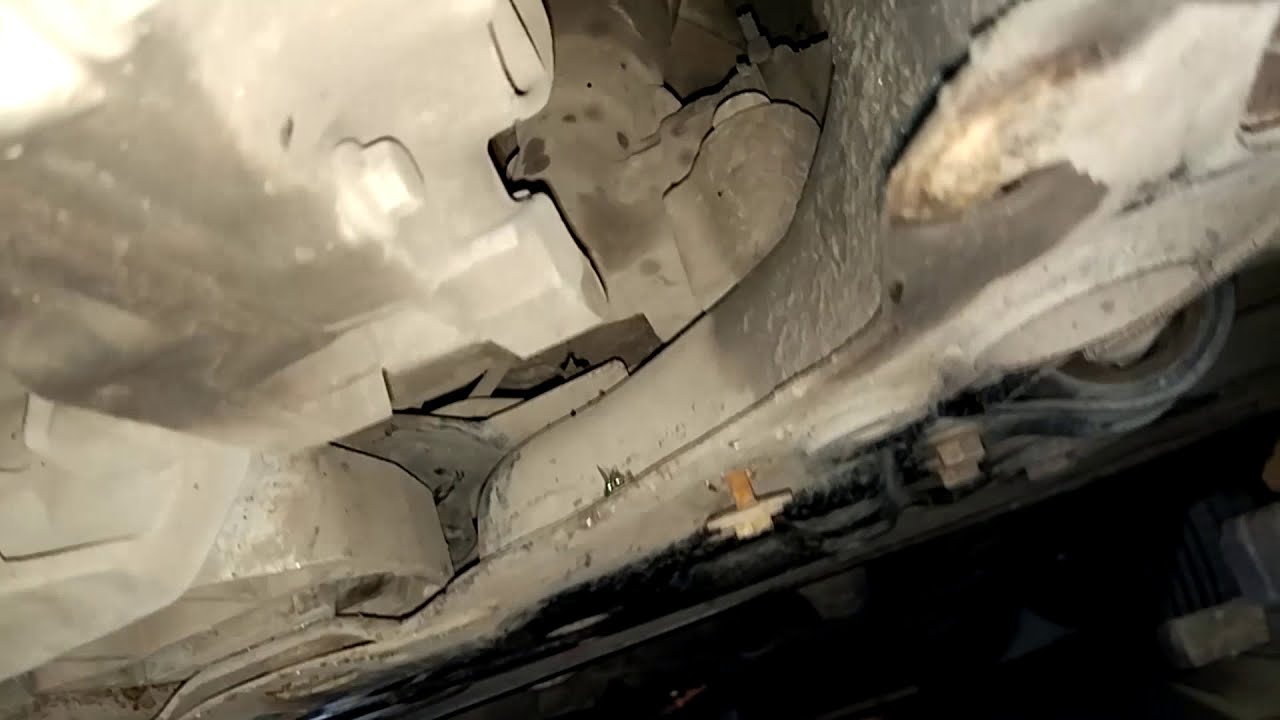

    5. Подтяжка должна осуществляться за счет регулировки специального винта. Он находится в торцевой крышке, которая располагается на рулевом механизме.
    6. Процесс регулирования винта нужно выполнять медленно, поскольку резкие движения могут повредить механизм. Также необходимо периодически проверять и контролировать ход руля и наличие стука или люфта в колонке.

    На этом подтяжка рулевой рейки закончена. После этого нужно все проверить на ходу. Если при движении Форда Фокус руль обретает определенную тяжесть, то необходимо снова поднять машину и ослабить натяжение регулировочного винта. Работы будут успешными в том случае, если движение не сопровождается стуком или люфтом, а руль без проблем возвращается в нейтральное положение.

    Итак, подтяжка рулевой рейки не является сложным процессом. Главное запастись необходимым набором инструментов и выполнить все согласно инструкции. Проблема может заключаться в выявлении неисправности, поскольку признаки очень просто спутать с поломками других механизмов. Более того, поскольку шумы и скрипы появляются периодически, то есть риск, что они буду просто проигнорированы.

    стук рулевой рейки форд фокус 2

    Форд Фокус 3 подтяжка рулевой рейки

    Ремонт рулевой рейки на Ford Focus II. Ремонт рулевой рейки на Ford Focus II в СПБ.

    Ремонт рулевой рейки авто Ford Focus

    Решение проблемы со стуком в Рулевой рейке Форд Фокус 3 ЭУР

    Источник:
    http://fordd-avto.ru/obshhie-voprosy/kak-otregulirovat-rulevuyu-rejku-na-forde-fokus-2.html
